修理改善実績
トップページ > 修理改善実績 > エプロンコンベア修理恵那金属製作所様2014.6

エプロンコンベア修理

恵那金属製作所様


                    Before

エプロンコンベア エプロンコンベア  エプロンコンベア
写真では分かりにくいかもしれませんが   案の定摩耗を通り越してレールがない    右側はまだ部分部分でレールがかろうじて
左側のチェーンがレールから外れて落ち   です(汗)                     あったのですが左側に関しては綺麗に
ていました。この時点でレールは逝って                              ない状態でした。
いることが容易に想像できました。


エプロンコンベア  エプロンコンベア  エプロンコンベア
立ち上がりの部分も写真のようにレールが  ボディもチェーンが左側が脱落していた   従動部にはたくさん切屑がつまっていま
ペロンと薄い線状しか残っていませんでし   ため左側が特にダメージが激しいです。  した。
た。
プレゼンテーション1

今回はレールはほぼ全滅。ボディも直線部左側はほぼ全部穴が開いていて底面の板も摩耗して薄くなっていました。
そこで考えた結果、修正するよりもボディとレールを新作した方が工数的にも少なくできるだろう(=金額的にも安くできる)ということで
写真の白丸部分は比較的ダメージが少なかったので流用することにし、黄色部分を新作することにしました。
かなり大がかりな修復になり気合が入りましたね(笑)

                      After

IMG_1687 IMG_1682  IMG_1657
切り取られた残骸です(笑)さようなら!    チェーンも伸びていたので少し切りました。 色のついていない部分が新作した箇所で                                                         すね。塗装前の写真を一枚パシャリ!

IMG_1710  IMG_1709 IMG_1692

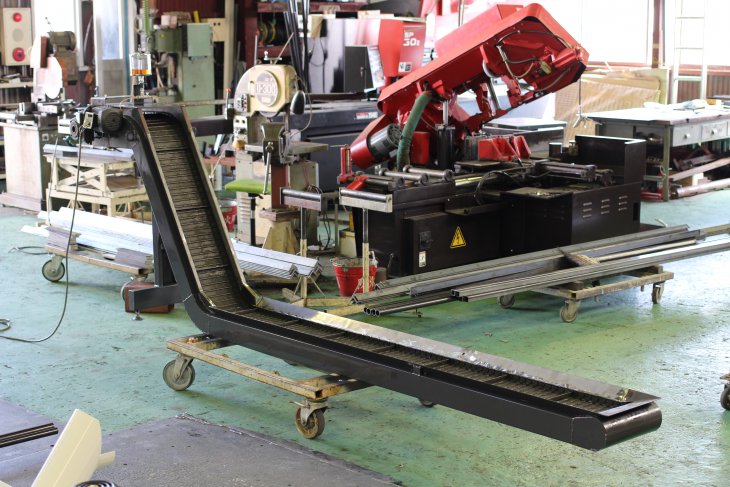

    レールもボディも見事に再現されています。工場長いい仕事してます!!           試運転も抜かりなく!!

IMG_1671  IMG_1664

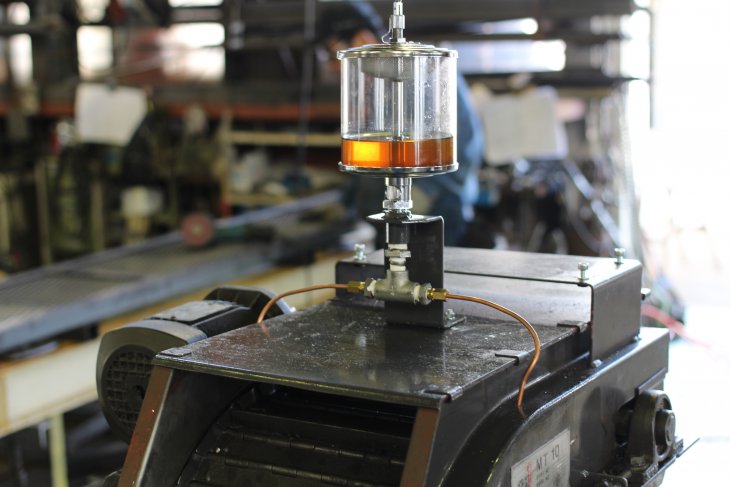

今回はオイルポットを付けさせていただきました。鋳物等の切屑の搬送には有効です。    動画もよろしければ見てください。
チェーンの摩耗が軽減されます。
