マグネットセパレーター

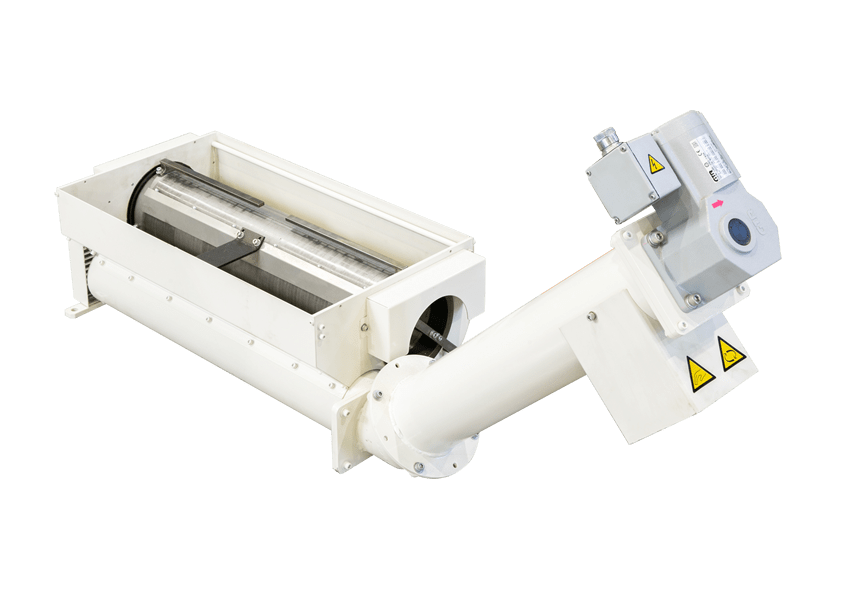

ドラムセパレーター
(逆洗不要タイプ)

TG100 TG150


ドラムセパレーターは、ワークを削る際に出るダーティー液(切粉を含んだクーラント液)を濾過し、切粉(切りくず、削りカス)を排出するシステムです。
既存の設備やタンク等への据付けもご相談ください。

仕様・スペック
ポイント



仕様・スペック

処理切屑

アルミ
切粉形状短、粒状、チップ状、小カール状(長さ100mm以下)
処理能力
最大300ℓ/min
濾過能力
200µm(ミクロン)相当
処理液
水溶性クーラント



TG150
スクレーパー方式です。フィルターに沿ってスクレーパーが切粉を削ぎ落します。
TG150
操作ボックスはオプションで製作可能です。


ポイント

ユニット式開く
ユニット式になっており、ドライブユニット(首丈)は450mm~2150mmの間で100mm単位で長さを選べるようになってます。フィルターユニット(切粉落とし口)は450mm、550mm、650mmの3種類からお選びいただけます。
フィルター径は直径100mmのTG100と直径150mmのTG150の2種類があります。
TG150の方が処理能力が高いのでお勧めしますが、スペースが取れない場合はTG100をご選択いただきます。

ローコスト開く
ユニット式によってローコストを実現。弊社セパレーターのラインナップで一番安価です。
省エネ省スペース設計
開く
軽量で美しさと機能性を兼ね備えたコンパクトなボディ。ワンモーターによる駆動と、逆洗を不要にした省エネ設計です。
安心の処理能力開く
最大300リットル/mの大容量の処理能力
短納期開く
ご注文後 約1.5ケ月で納入可能
豊富なオプション開く
クーラントタンク、操作ボックス等






センタードラム

センタードラムセパレーター
(逆洗タイプ)

TS200


ドラムセパレーターは、ワークを削る際に出るダーティー液(切粉を含んだクーラント液)を濾過し、切粉(切りくず、削りカス)を排出するシステムです。
既存の設備やタンク等への据付けもご相談ください。

仕様・スペック
ポイント


仕様・スペック

処理切屑

アルミ
切粉形状短、粒状、チップ状、小カール状(長さ100mm以下)
処理能力
最大250ℓ/min
濾過能力
200µm(ミクロン)相当
処理液
水溶性クーラント



センタードラム
部品点数を極力減らして構造を簡単にし、コストダウンを実現しています。
センタードラム
逆洗方式です。パイプに空いた数カ所の穴から切削液を噴射させフィルターの目詰まりを防止します。



ポイント

小スペースなレイアウトも可能開く
タンクから切粉排出口までのスペースが限られている場合は適しています。
逆洗によるフィルター清掃開く
フィルターの目詰まりは逆洗により防止します。
豊富なオプション開く
クーラントタンク、操作ボックス等








TG200

サイドドラムセパレーター
(逆洗タイプ)

TG200


ドラムセパレーターは、ワークを削る際に出るダーティー液(切粉を含んだクーラント液)を濾過し、切粉(切りくず、削りカス)を排出するシステムです。
既存の設備やタンク等への据付けもご相談ください。

仕様・スペック
ポイント



仕様・スペック

処理切屑

アルミ
切粉形状短、粒状、チップ状、小カール状(長さ100mm以下)
処理能力
最大250ℓ/min
濾過能力
200µm(ミクロン)相当
処理液
水溶性クーラント



TG200
ドラムフィルターの回転は別途小型モーターにて作動します。
P1070151
逆洗方式です。パイプに空いた数カ所の穴から切削液を噴射させフィルターの目詰まりを防止します。


ポイント

特許、実用新案権取得開く
特許 第2799951号   実用新案権 第3188605号
自由なレイアウト設計
開く
ドラムフィルターの位置を自由に変更することができます。
安心の処理能力開く
最大250リットル/mの大容量の処理能力
短納期開く
ご注文後 約1.5ケ月で納入可能
豊富なオプション開く
クーラントタンク、操作ボックス等
